Grande analizzatore ultrasonico della gamma di frequenza 1-3Mhz Horn per prova di frequenza di Sonotrode

Grande analizzatore accurato di Horn dello strumento di misura della gamma di frequenza più nuovo 1-3Mhz per prova di frequenza di Sonotrode

Specificazione:

Descrizione:

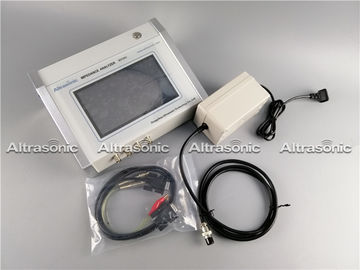

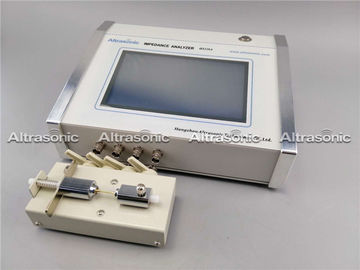

L'analizzatore ultrasonico HS520A è sviluppato insieme dal dipartimento di automazione dell'università della Cina Tsinghua e dall'accademia delle scienze cinese. Era ampiamente usato nella rilevazione dei dispositivi e delle attrezzature ultrasonici piezoelettrici delle soluzioni integrate.

HS520A, paragonando a HS70A-P (computer) e a HS70A-D (a bordo della versione dell'esposizione), è una nuova generazione di analizzatore ultrasonico delle componenti che ha basato sulla combinazione dei vantaggi dei dispositivi precedenti.

Le caratteristiche sono come seguendo:

• Grande schermo, contatto a schermo pieno, rendente al HS520A esperienza di funzionamento di entrambi i HS70A-P (versione del computer) e non ingombrante con un senso dell'operazione di computer.

2. Conta sulla capacità dell'elaborazione dei dati della nuova unità di elaborazione potente del BRACCIO, accuratezza di misura di HS520A è molto superiore a HS70A-D (con la versione dell'esposizione), può raggiungere il livello di HS70A-P (versione del computer).

• L'operazione a schermo pieno di tocco è più facile da usare, più non ha bisogno di HS70A-D (la propria versione dell'esposizione) tantissimi bottoni di fisico medica, così fare funzionare gli strumenti si trasforma in estremamente semplice, nella dimensione di produzione più piccola, in accendino ed in più portatile.

4. Collegamento del computer per funzionare come HS70V-P. Il software è completamente - compatibile, l'utente non ha una conoscenza di più con l'operazione del software.

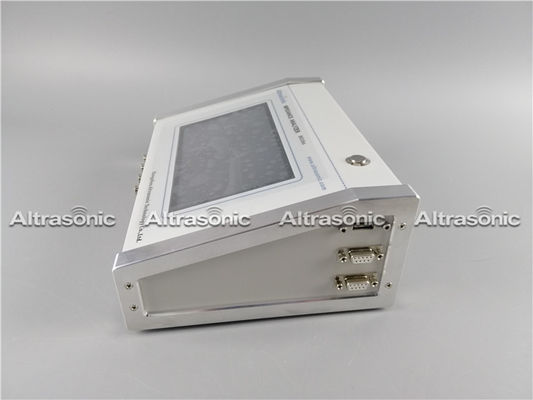

1. HS520A è stato considerato i bisogni della linea di produzione automatizzata l'operazione nel tempo di sviluppo, riservati il 232interface con la comunicazione dello SpA e l'interfaccia di comunicazione di IO (input ed uscita di replay)

6. L'operazione di HS520A più non è basata sul sistema di Windows, con la capacità di operazione affidabile a lungo termine nella linea di produzione.

Grafici di misurazione e dati

1. Introduzione grafica

Il sistema visualizza «il grafico di cerchio di entrata» + «il grafico di logaritmo»

Grafico di cerchio di entrata: la traiettoria dell'entrata in funzione di frequenza nel sistema di coordinate polare.

Grafico di logaritmo: la linea rossa è la curva di logaritmo dell'ampiezza dell'impedenza e la linea blu è la curva di fase dell'impedenza.

Potete cliccare «LgZ/GB-F» per visualizzare la curva di entrata, la linea rossa è la parte reale di entrata e la linea blu è il divisorio immaginario di entrata.

2. Descrizione di parametri:

Fs: frequenza di risonanza

F1and F2: Punto di metà potenza

Gmax: Conduttanza massima

R1: Impedenza dinamica

Fp: Frequenza Antiresonant

Qm: Fattore di qualità meccanico

CT: Capacità

L1: Induttanza dinamica

C1: Capacità dinamica

C0: Capacità statica

Keff: Efficace coefficiente elettromeccanico dell'accoppiamento

La KP: Coefficiente elettromeccanico piano dell'accoppiamento

Pm: Il valore di fase del punto di frequenza di risonanza

La ZM: Valore minimo di impedenza

Fm: Frequenza minima di impedenza

Applicazione:

Ceramica piezoelettrica, trasduttori, macchine di pulizia ultrasonica, saldatrice di plastica ultrasonica, materiali antiacustici e magnetostrittivi subacquei, smerigliatrice ultrasonica, atomizzazione ultrasonica, invertente radar, gamma ultrasonica, phacoemulsification, i motori ultrasonici e tutti i altri dispositivi utilizzati in piezoelettrico e nell'ultrasuono.
